图是标准的可选要素。如果用图提供信息更有利于标准的理解，则宜使用图。

1. 图的构成

标准中图的构成至少包括图和图的编号。还可能包含图题、图注、图的脚注、图和图的编号之间的段、说明、关于单位的陈述等。此外还可能包括分图、分图编号、分图题等。

2. 图的编排

标准中的每幅图在条文中均应明确提及。图与其前面的条文在编排上宜空一行。每幅图均应有编号。图的编号由“图”和从1开始的阿拉伯数字组成，例如“图1”“图2”等。只有一幅图时，仍应给出编号“图1”。图的编号从引言开始一直连续到附录之前，与章、条和表的编号无关。

每幅图宜有图题，标准中的图有无图题应统一。

图的编号与图题之间空一个汉字间隙。图的编号和图题应置于图下方居中位置；图的编号和图题的前后各空半行，字体和字号为五号黑体。图右上方关于单位的陈述为小五号宋体。图中的数字和文字为六号宋体。

3. 图的接排

如果某幅图需要转页接排，在随后接排该图的各页上应重复图的编号、图题(可选)和“（续）”，例如：

图×（续）

图× 图题（续）

如果在图的右上方有关于单位的陈述，则续图均应重复该陈述。续图中，“图×”或“图× 图题”的字体为五号黑体，“（续）”为五号宋体。

4. 分图

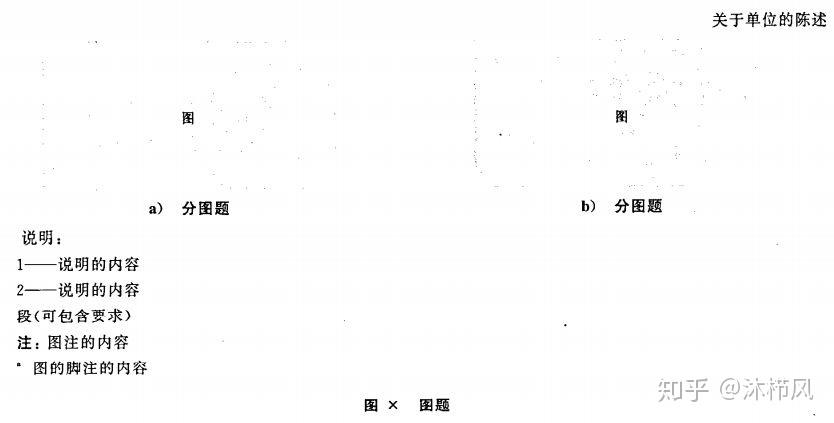

分图是图的细分层次，只有当分图对理解标准的内容必不可少时，才可使用分图。只准许对图作一个层次的细分。分图使用后带半圆括号的小写拉丁字母编号，如a）、b）、c）等，不使用其他形式的编号，如1.1、1.2、……，1-1、1-2、……等。

示例

图6 分图

如果每个分图均包含了各自的说明、图注或图的脚注，则不应作为分图处理，而应作为单独编号的图。

5. 图的注

图的注有两种形式，即图注和图的脚注。图注应置于图题之上、图的脚注之前。图中只有一个注时，应在注的第一行文字前标明“注：”；图中有多个注时，应标明“注1：”“注2：”“注3：”等。每幅图的图注应单独编号。

图的脚注应区别于条文的脚注。图的脚注置于图题之上，并紧跟图注。应使用上标形式的小写拉丁字母从“a”开始对图的脚注进行编号，即a、b、c等。在图中需注释的位置应以相同上标形式的小写拉丁字母标明图的脚注。每幅图的脚注应单独编号。图的脚注可包含要求。

图注和图的脚注均另起一行空两个汉字起排。图注内容回行时与注文位置左对齐；脚注内容的文字以及文字回行均置于距版心左边四个汉字的位置。“注：”或“注1：”“注2：”“注3：”等的字体和字号为小五号黑体，图注和脚注内容排为小五号宋体。
